在建筑施工、桥梁工程及重型工业场景中,重型卸料平台以卓越的承载能力与稳固性能,成为大型物料垂直运输的核心枢纽。其强化结构设计与智能安全体系,精准应对重载物料吊装、超限构件转运等复杂工况,为高危作业环境构建可靠的物料中转平台。
全钢结构,筑牢重载根基

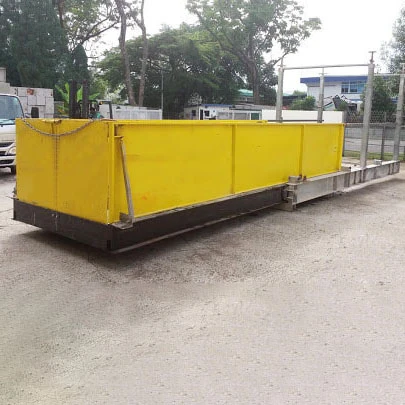

采用高强度钢材打造全焊接框架,搭配加厚承重面板与多重加固支撑结构,显著提升平台抗变形能力。模块化基座设计可与主体结构预埋件牢固连接,有效分散重载压力,从容应对混凝土预制件、大型机械部件等超重物料的频繁装卸,为高空作业提供坚实稳定的承载平台。
全场景应用,定制化解决方案

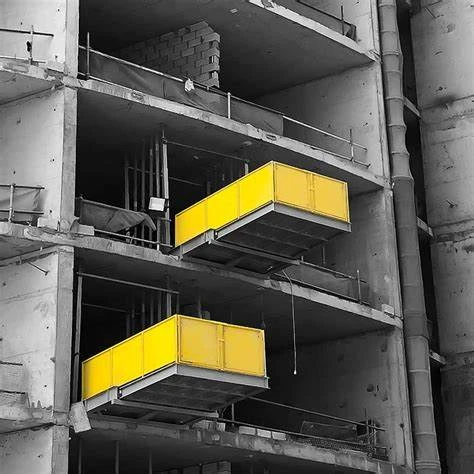

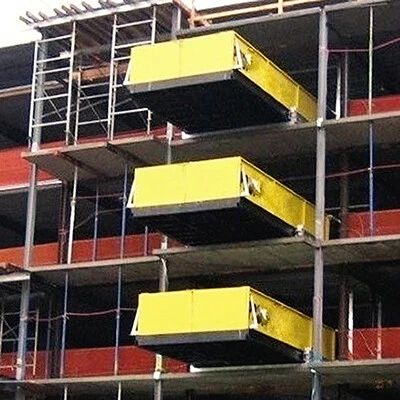

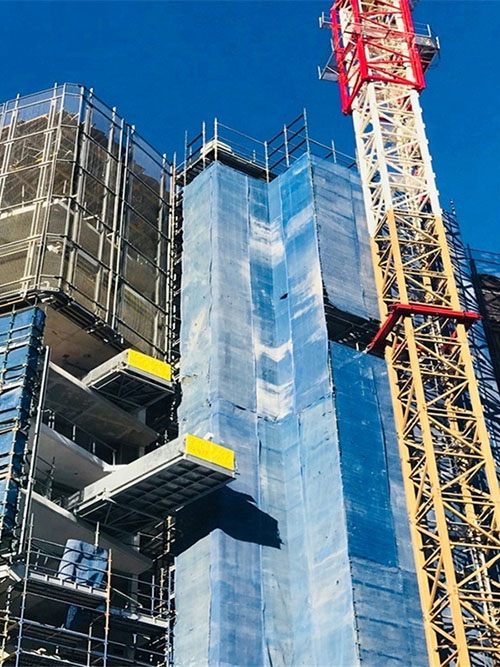

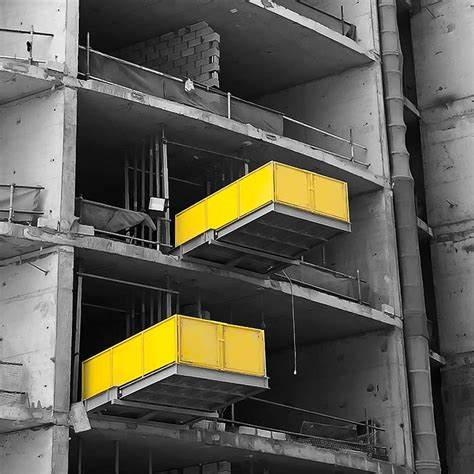

超高层施工:外挂式重型平台嵌入核心筒结构,支持吨级钢筋捆、模板组等大宗材料的楼层短驳,成为钢结构安装与混凝土浇筑的关键中转节点;
桥梁工程:悬挑式平台延伸至盖梁、箱梁作业面,满足预制梁段、支座组件等大型构件的高空精准定位与临时存放;
工业厂房:落地式重型平台适配超重设备吊装,与行车、叉车等地面运输工具无缝对接,构建从地面到高空的全流程重载运输体系。
参数
Specifications | Model |
XDLP 22 | XDLP 26 | XDLP32 | XDLP36 | XDLP42 |
Max uniform load(Kg) |
|
| 3000 | 3000 | 3000 | 3000 | 3000 |
Outer width W1(mm) |
|
| 2180 | 2580 | 3180 | 3580 | 4180 |
Inner width W2(mm) |
|
| 1650 | 2050 | 2650 | 3030 | 3630 |
Distance of floor anchorage W3(mm) |
|
| 2110 | 2510 | 3110 | 3495 | 4095 |
Distance of prop W4(mm) |
|
| 2030 | 2430 | 3030 | 3405 | 4005 |
Height of installation space(mm) |
|
| 2400-3800 | 2400-3800 | 2400-3800 | 2400-3800 | 2400-3800 |
Assembly Length(mm) |
|
| 5500 | 5500 | 5500 | 5500 | 5500 |
Assembly height(mm) |
|
| 400 | 400 | 400 | 500 | 500 |
Self weight(t) |
|
| 2.0 | 2.2 | 2.5 | 2.8 | 3.2 |
Surface treatment of Side panel |
|
| galvanized sheet and Painting |
Surface treatment of the frame |
|
| Painting or galvanized |
Applied Force(KN) | Fixed with prop | RA | 84.0 | 87.0 | 89.0 | 95.0 | 102.0 |
RB | 60.0 | 61.0 | 63.0 | 68.0 | 73.0 |
RC | 6.5 | 6.5 | 7.2 | 7.6 | 8.0 |
Fixed with floor anchorage | RA | 104.0 | 107.0 | 109.0 | 115.0 | 122.0 |
RB0 | 75.0 | 76.0 | 78.0 | 83.0 | 88.0 |
RC0 | 4.0 | 4.0 | 4.7 | 5.1 | 5.5 |
Applicable container |
|
| 20‘GP | 40‘OT | 40‘OT | 40‘OT | Bulk cargo | Bulk cargo |
Max Qty Of Package |
|
| 4 | 10 | 8 | 8 | / | / |
*Outboard(mm)/Load ratio:4500/100%, 4750/80%, 5000/60%, 5250/50%. |
